徑向擺動伸縮式堆料機

Telestack皮帶徑向擺、伸縮及仰俯的特點允許操作人員在進行堆料時完全控制設備來避免物料的分析、離析、污染及壓實。

相對于傳統的皮帶機在同樣皮帶長度，同時料堆底部面積相同的情況下，該革新的技術應用可獲得合格的物料，并提高30%的料堆容積。皮帶機在開始工作時采用一個小的仰角、內皮帶縮回，皮帶機從左到右做弧形運動。在設備完成一次完整的擺動后，內皮帶伸出然后再進行一次弧形擺動。在料堆的調試變高時，設備仰角會自動增加。

Telestack徑向擺動伸縮式皮帶機可根據用戶的指定的物料規格要求來進行設定的技術。有不同的長度及寬度型號供用戶進行選擇，Telestack的徑向擺動伸縮式皮帶機可采用全自動的PLC技術來達到在小的料堆面積下獲得滿足規格需要物料的大的料堆容量。

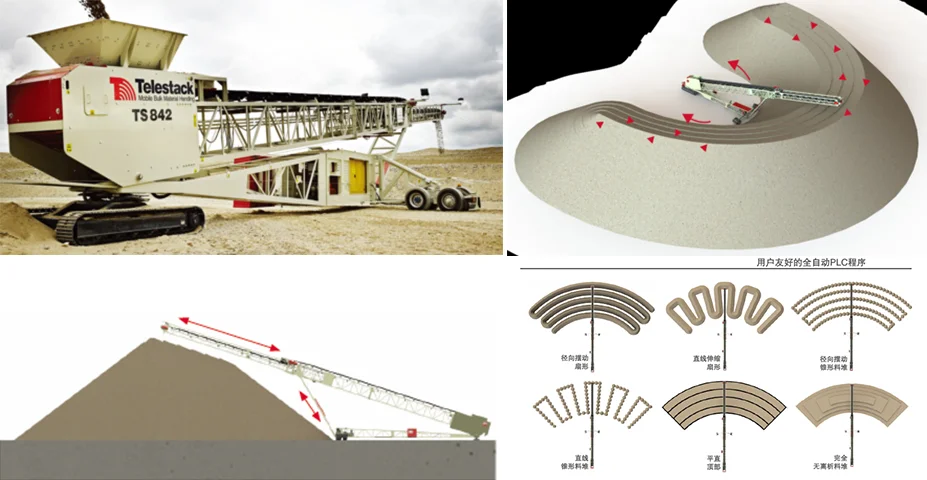

Telestack的PLC技術是設備獲得高效輸送物料能力的關鍵。這種技術通過作用用戶友好的完全編程的PLC控制器以及提供操作人員幾種不同的程序來進行傘形堆料并同時提高設備卸料高度來防止物料分級及離析。

? 堆料能力從100t/h到3000t/h（基于1.6t/m3松散密度）；

? 皮帶長度從25米到58米；

? 堆出的料堆容量從1,200噸到200,000噸（270°扇形料堆）；

? 料堆為符合技術規格的物料（無離析），減少重混/再混全的工序；

? 與典型的圓錐料堆相比，伸縮式皮帶機堆出的料堆可增加30%的料堆容量；

? 料堆可高達20米；

? 可對0~300mm物料堆料；

? 容易裝入集裝箱發運到全世界；

? 1周的工地組裝時間，很少的土建要求，沒有焊接、電氣及液壓件連接。

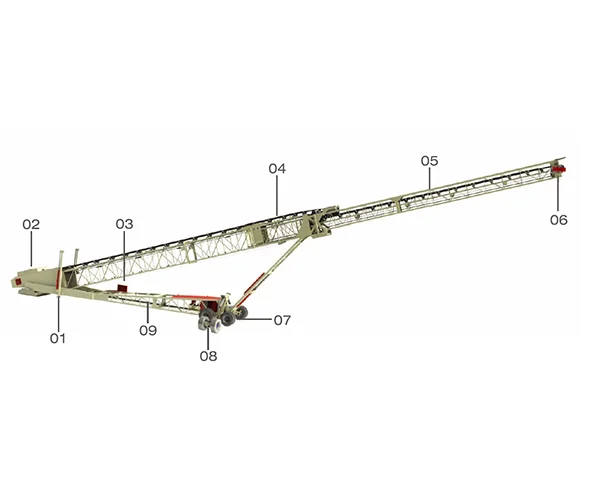

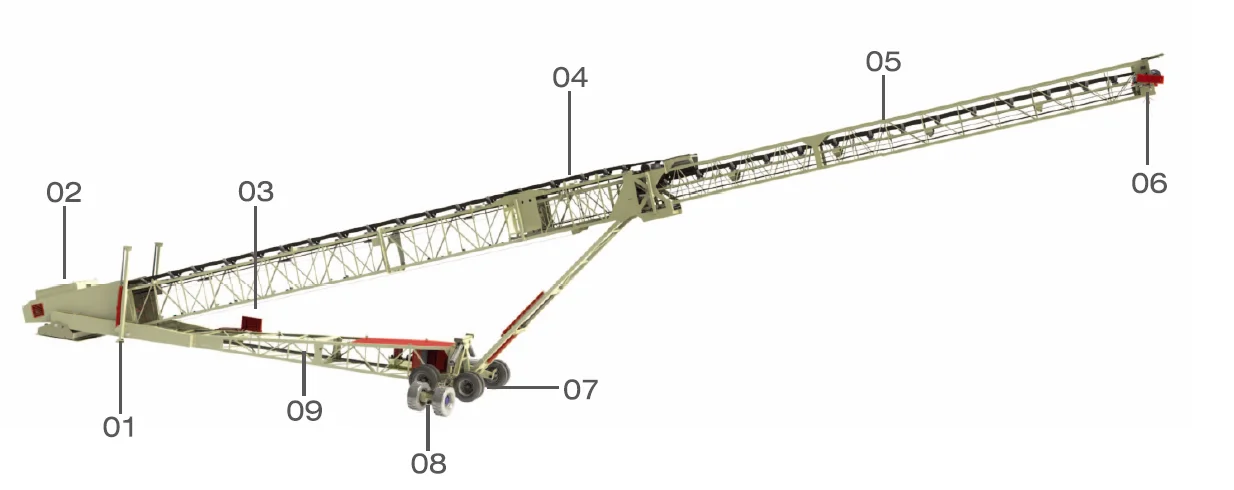

典型特點

? 01液壓提升后部機架，使得設備可以滿足公路運輸需要（選配）；

? 02在給料點的抗沖擊托輥，允許更大的給料粒度；

? 03自動堆料PLC控制，帶HMI（人機界面）選擇及維護用顯示屏；

? 04重型格架結構設計用于設備支撐；

? 05伸縮式皮帶機可伸出及縮回，獲得能力及靈活性；

? 06卸料位置帶高度傳感器用于自動升高/降低操作；

? 使用徑向擺動輪系使得徑向擺動可達270°，獲得較大的料堆容量；

? 液壓折疊式翼形輪系可提供徑向擺動功能（選配用于公路運輸類型設備）；

? 不同的動力及控制方式可選配。

典型應用

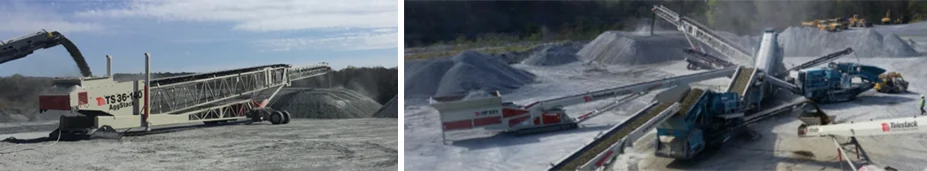

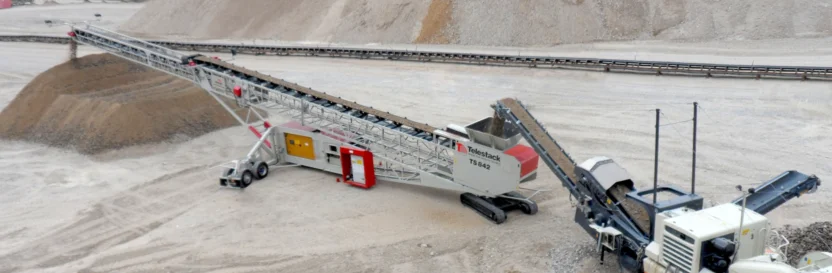

TS堆料設備由移動破碎及篩分工廠給料半進行堆料

TS系列皮帶機帶選配履帶及機載發動機組，從移動破碎機給料并進行堆料

從固定系統給料的TS徑向擺動伸縮式皮帶機進行堆料作業

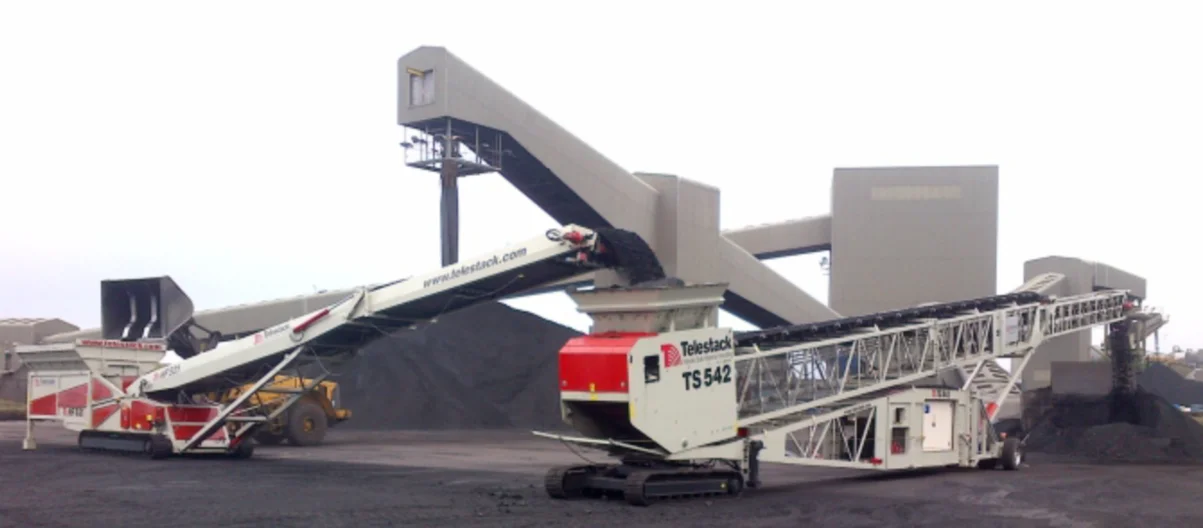

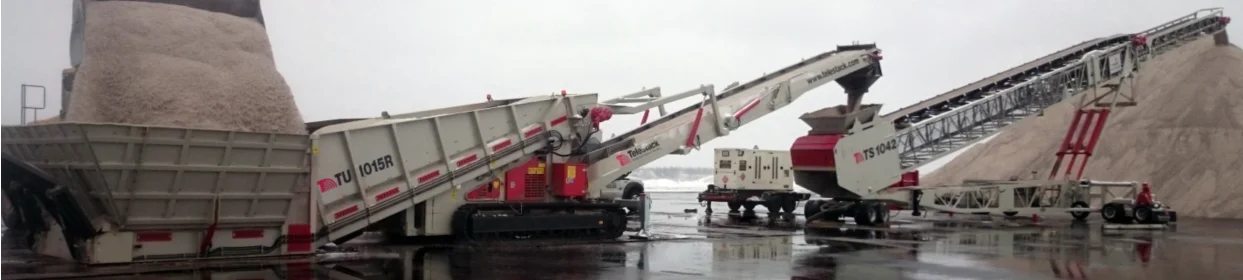

TS皮帶機在燃煤電站進行堆料

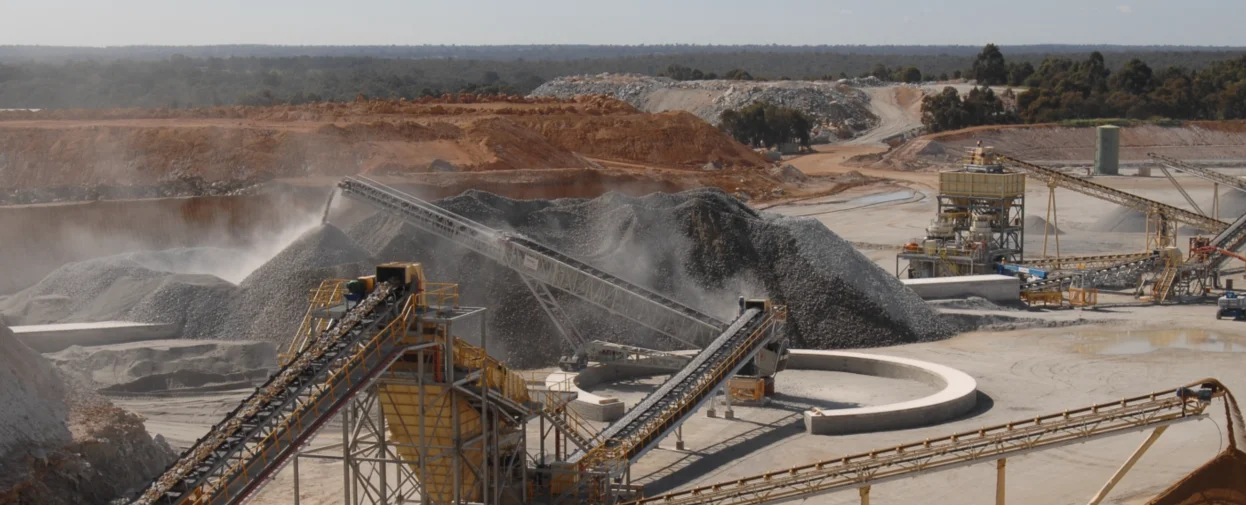

徑向擺動伸縮皮帶機很容易與固定系統一起聯合運行來獲得合格的產品，包括更大的料堆能力，減少粉塵產生、離析、污染及物料的壓實。

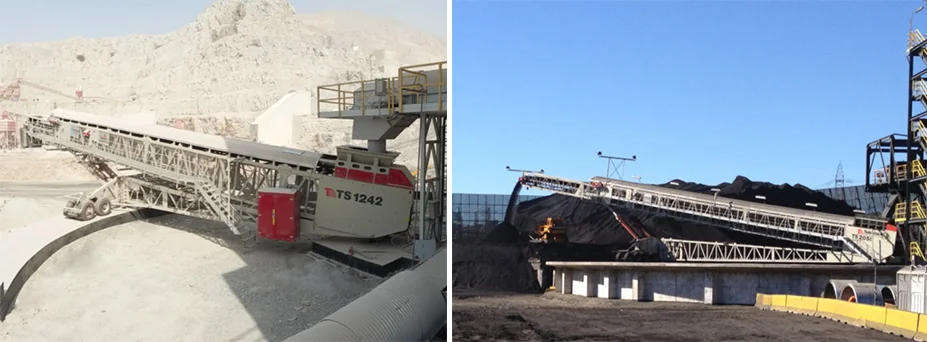

TS徑向擺動伸縮式皮帶機在水泥廠運行

TS皮帶機由固定式篩分站給料并堆料到帶地址輸送隧道的中間料倉上

給料方式

TS徑向擺動伸縮式皮帶機由輪式裝載機供料的履帶式料斗裝料機給料，進行堆料作業

輪式裝載機給料到輪式移動式料斗裝料機，然后黑頭到TS伸縮式皮帶機上自動堆料

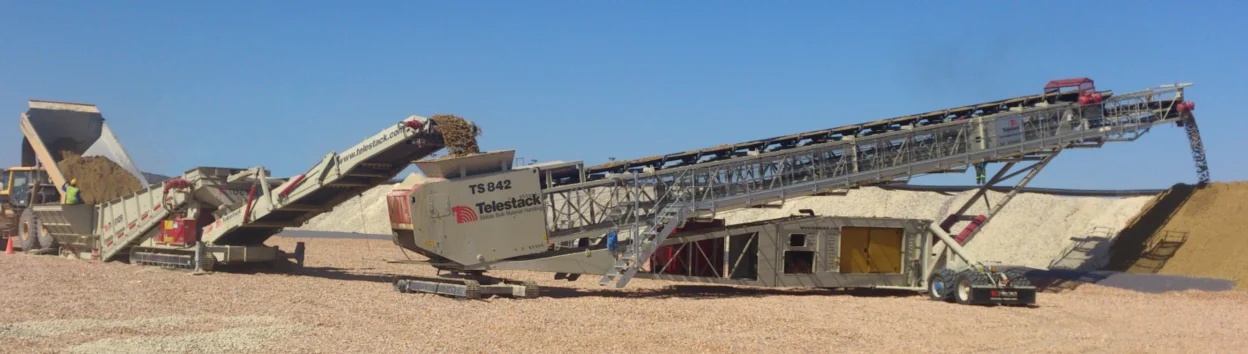

卡車直接給料到Titan設備然后輸送到TS徑向擺動伸縮式皮帶機上進行堆料，用于礦山堆浸工藝應用

卡車直接給料到Titan設備然后輸送到TS徑向擺動伸縮式皮帶機上進行堆料

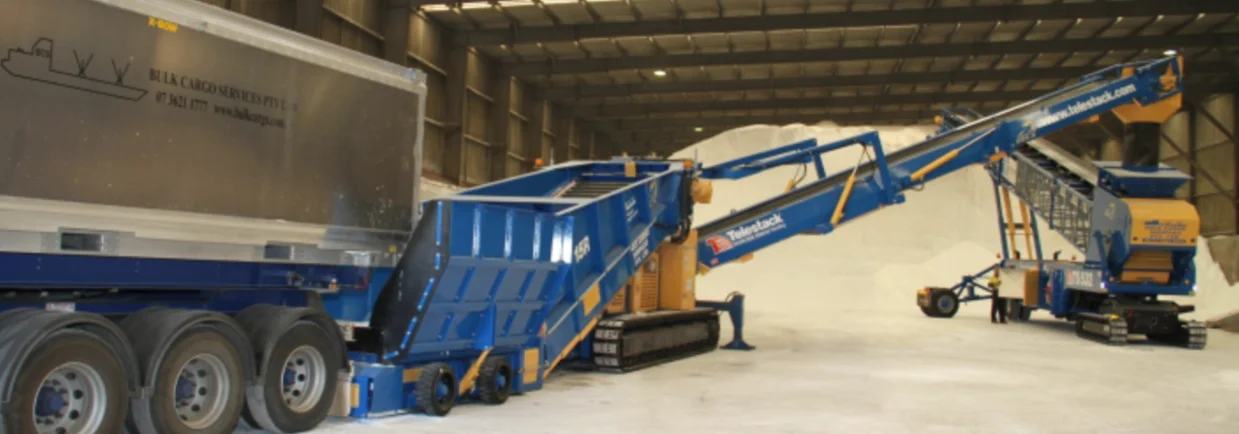

在倉庫時卡車給料到Titan卸料機并送料到TS徑向擺動伸縮式皮帶機上進行堆料

卸料抓斗直接對Titan設備給料送入TS徑向擺動伸縮式皮帶機堆料到露天料場

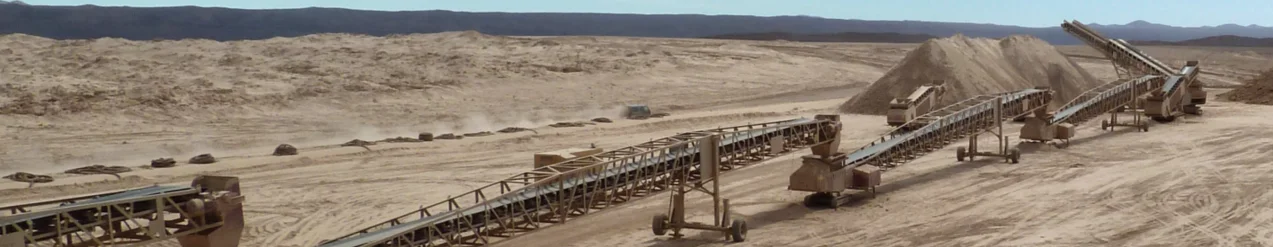

固定的連接皮帶對移動徑向擺動伸縮式皮帶機進行給料

履帶式移動連接皮帶機對履帶式徑向擺動伸縮式服務歐機給料進行堆料用于礦山堆浸工藝

移動式破碎篩分站采用輪式移動連接皮帶機對徑向擺動伸縮式堆料機進行給料

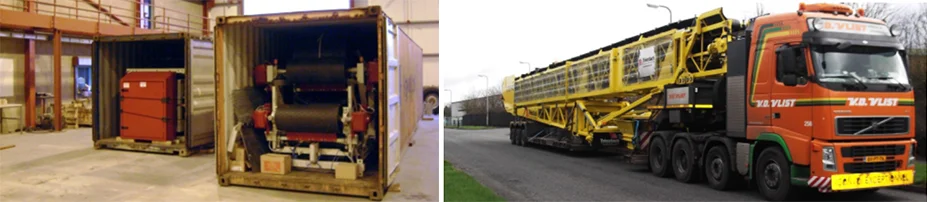

運輸組裝

這些設備非常容易及低成本發往世界各地。設備容易裝入40英尺標準集裝箱，并直接發運到工地。由于這些設備在發運前已經在工廠完全組裝并經過測試，在工地就很容易裝起來，時間通常少于1周。各個部分之間通過螺絲連接，不需要焊接，集成的液壓動力站及插接式電氣連接消除了安裝期間的任何可能的問題。一些型號可以采用公路運輸方式達到 “工地到工地”的運輸（這也與當?shù)毓愤\(yùn)輸佇有關）。

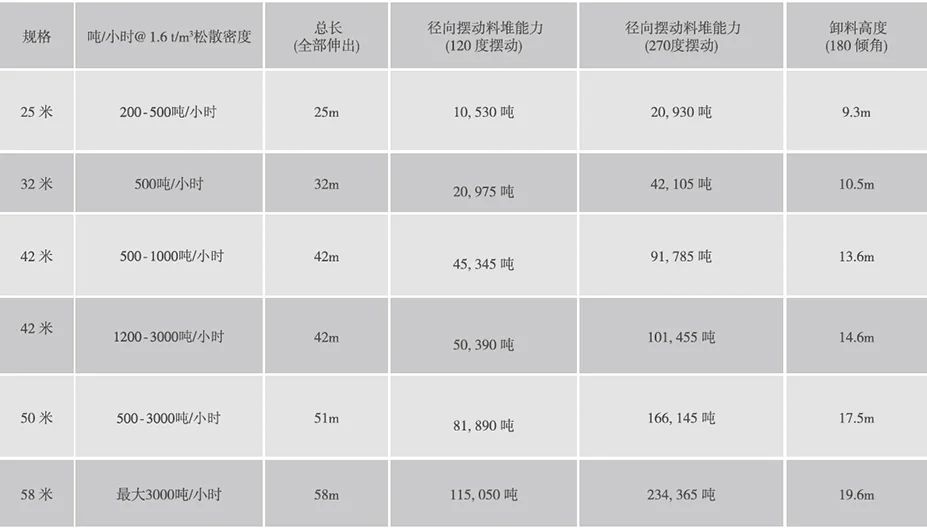

規格
